Zakłady

W ramach projektu pt. Centrum Technologii Nawigacyjnych Na Potrzeby Innowacyjnej Gospodarki Morskiej z Inicjatywy POIG współfinansowanego przez Unię Europejską dnia 17.08.2010 odebrano laboratoria LITE i LSTPD. Przedstawicielem wykonawcy firmy Autocomp Sp.z o.o. był P. Roman Haberek, natomiast AM reprezentowali Maciej Gucma oraz Łukasz Warlikowski.

Strona www CTN

Więcej o laboratoriach....

LITE

Laboratorium LITE będzie zawierało w swojej budowie jako główny element wyposażony mostek zintegrowany IBS spełniający wymogi właściwe IMO dot. wyposażenia statków morskich w tym m.in. Res. MSC.252(83), wraz z systemem symulacyjnym dla wszystkich podzespołów – umożliwiającym badanie stanu systemu mostka zintegrowanego na poziomie podstawowych interakcji pomiędzy komponentami. Jest to jedyny taki symulator w Europie. Spełnia następujące funkcje:

1)     stanowisko podstawowych układów elektroniki analogowej i cyfrowej z nastawieniem na nowoczesne układy i urządzani elektroniki stosowane w żegludze;

2)     stanowisko podstawowych elementów optoelektroniki i mechatroniki – metody współczesnych, morskich, zastosowań elektroniki;

3)     stanowisko systemów akwizycji danych elektronicznych w tym cyfrowo-analogowe przetworniki A/D, konwertery, technika pomiarowa;

4)     stanowisko mikrokontrolerów i układów cyfrowych;

5)     stanowisko sterowników programowalnych z oprogramowaniem nawigacyjnym i kontrolnym dla środowiska morskiego;

6)     stanowisko czujników, sensorów i przetworników – z nastawieniem na układy stosowane w nawigacji;

7)     stanowisko integracji układów – ze szczególnym uwzględnieniem układów mostka zintegrowanego i systemów pozycjonowania dynamicznego;

8)     stanowisko pomiarowo – kontrolne urządzenia pomiarowe i badawcze dla w/w stanowisk.

Laboratorium LITE jest innowacyjne ze względu na konstrukcję i spełniane funkcje. W przeciwieństwie do uznanych i certyfikowanych symulatorów morskich (jak np. symulator manewrowy czy siłowni okrętowej)  laboratorium nie jest dostępne, jako gotowy produkt, a mogą być wykonane w całości wyłącznie z certyfikowanych komponentów spełniających te same wymogi, co komponenty montowane na statkach morskich. LITE zapewnia zgodność z następującymi standardami Międzynarodowej Organizacji Morskiej:

  1. IMO resolution MSC.191(79) - Performance standards for the presentation of navigation-related information on shipborne navigational displays
  2. IMO resolution MSC.252(83) - Revised performance standards for Integrated Navigation Systems (INS)
  3. IMO MSC/Circ.982 - Guidelines on ergonomic criteria for bridge equipment and layout
  4. IMO SN/Cir. 243 - Guidelines for the presentation of navigation-related symbols, terms and abbreviations
  5. IMO SN.1/Circ.265 - Guidelines on the application of SOLAS regulation V/15 to INS, IBS and bridge design
  6. IMO SN.1/Circ.274 - Guidelines for the application of the modular concept to performance standards
  7. SOLAS regulation IX/3 - International safety management  code
  8. SOLAS 1974    - The international convention for safety of life at sea, 1974, as amended
  9. IMO Res. A.997(25) - Survey guidelines under the harmonized system of survey and certification, 2007, (HSSC)



LSTPD


Laboratorium LSTPD składa się z komputerowych symulatorów sieci przemysłowych stosowanych na statkach wraz z grupami elementów interfejsowych.

Laboratorium sieci i mobilnych technologii przesyłu danych (LSTPD) wyposażony jest w następujące stanowiska naukowo-badawcze:

  1. stanowisko systemów i protokołów łączności: RS232, RS485, I2C, OneWire, SPI;
  2. stanowisko sieci wymiany danych w zastosowaniach morskich takie jak: Modbus, ProfiBus, CAN;
  3. stanowisko Embedded Ethernet – kompletna sieć komputerowa wymiany danych z czujników przemysłowych;
  4. stanowisko bezprzewodowych sieci komputerowych z pasma K, X (2.4-5GHz );
  5. stanowisko bezprzewodowych sieci przemysłowych wymiany danych dla pasm VHF  - modemy ISM, modemy zintegrowane GPRS;
  6. stanowisko pomiarowo – kontrolne urządzenia pomiarowe i badawcze dla w/w stanowisk.

Sprzęt i oprogramowanie LSTPD oparte jest na komputerach PC zawierających odpowiednie oprogramowanie oraz urządzenia. Zapewniona jest modułowość stanowisk – możliwość pracy na poszczególnych stanowiskach z różnymi scenariuszami ćwiczeń oraz oprogramowaniem.

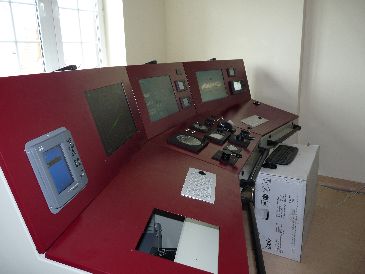

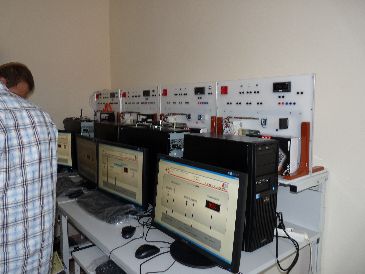

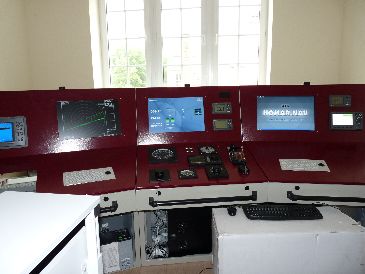

Poniżej prezentujemy zdjęcia nowego symulatora LITE i LSTPD w trakcie odbioru.
